实验室通风系统

实验室通风系统

产品分类: 通风系统系列

实验室通风系统是实验室装修过程常见的换气处理系统,实验室通排风系统保证了实验室内实验项目的安全实施,将有害气体及时在实验过程中排出实验室从而保护实验人员的健康安全

订购热线:15222906608

立即咨询
产品详情

实验室通风系统产品由优质实验设备厂家为您提供,欢迎来电咨询有关实验室通风系统周边问题,或实验设备的批发报价安装设计成套咨询。

实验室通风系统是实验室装修过程常见的换气处理系统,实验室通排风系统保证了实验室内实验项目的安全实施,将有害气体及时在实验过程中排出实验室从而保护实验人员的健康安全。通风系统一般用吊顶顶置管道配合变频离心风机排出室外,亦或者赠配净化箱对废气净化后再环保排放。

实验室 通风系统是整个实验室设计和建造过程中规模最大、影响最大的系统之一。通风系统完善与否,对实验室环境、实验室人员的健康、开云电竞官方软件下载安装 的操作和维护等都有直接的影响。实验室 通风该系统集给排水、消防、供电、采暖、空调、供气等专业于一体,是一个完整科学的通风一体化工程。确保实验室安全。为实验室员工提供最安全舒适的实验室环境。

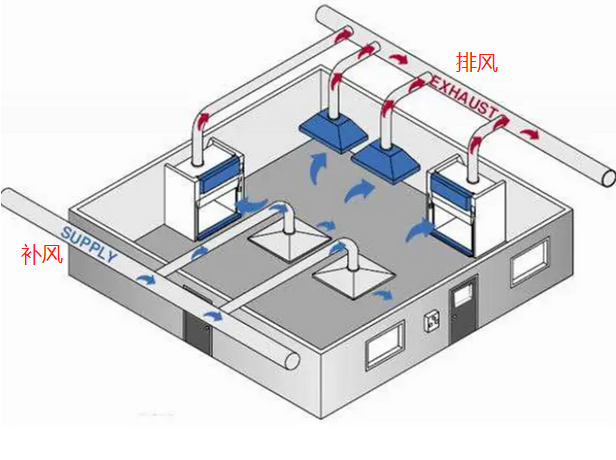

实验室排风系统

实验室通风主要有两种方式,分别是局部排风和全室通风。本地排风有害物质产生后立即排放到最近的地方。这种方法可以用较少的风量排出大量的有害物质,节约能源,取得良好的效果。对现有的实验室条件进行改进是一种可行且经济的方法,也可能是适应新的实验室 通风建设的最佳途径。对于某些实验,部分排风无法使用,或者部分排风无法满足排风的要求,则使用整个房间通风。

一.实验室通排风系统规划

根据实验楼的实验流程,设计了完美的实验室平面布局。平面布置结合整个实验楼的给排水、消防、供电、采暖、空调、供气等因素,充分考虑管道内空气流速对室内噪声的影响,确定最佳管道。同时根据客户的不同要求和管道的特点,开发配套风机,设计best 通风解毒工程。

(1) 实验室 pass 排风系统目标:安全、环保、低能耗、舒适;

(2) 实验室 on 排风系统控制方案:CAV系统(定风量控制)、2S系统(双稳态控制)、VAV系统(变风量控制)、UBC系统(自适应控制)。Pass 排风整体系统规划如图。

实验室负压过大、通风机柜漏气、实验室噪音等问题。,一直是实验室 staff的难题。这些问题对长期在实验室工作的人,甚至是在实验室周围工作的管理和后勤人员,都造成了严重的身体和心理伤害。

一个科学合理的通风系统要求通风效果好,噪音低,操作方便,节能,甚至要求室内压差和温湿度能保持人体舒适。

二、设计原则

(1)根据建筑的结构特点,就近开设风井,划分排风和送风系统,使管道系统“短、平、顺、直”,降低系统阻力和噪音;

(2) 排风与送风系统达到风量平衡,保持室内-5pa ~-10pa的负压,防止有害气体外溢,保证实验人员的身心健康;

(3)夏季送冷风,冬季送暖风,保证室内温湿度舒适;

(4)采用智能变频控制系统,达到操作方便、节能降噪的目的;

(5)综合考虑各种因素,采用投资少、运行稳定、运行费用低、运行效果好的成熟技术;

(6)所选工艺必须符合现场条件,布置简洁紧凑,占地少,便于生产操作和维护;

(7)非标设备应符合国家或行业相关规范,并保证性能稳定、外形美观;

(8)充分考虑噪音、气味等。在设计上防止二次污染,不对周围环境造成新的污染;

(9)处理设施具有冲击负荷能力,确保废气达到排放标准。

三。设计参数

(1)支管内风速6~8m/s,主管道内风速8 ~ 14m/s;

(2) 通风设备设计风量:通风柜风速:0.3~0.8 m/s,单机1200 x800 x2350 通风柜设计风量1500m/h,单机1500 x800 x2350 通风柜设计风量1500 x800 x 2350/柜。单台1800 x800 x2350 通风柜的设计风量为2200m/h,通用排风罩风速:≥0.35 m/s,通用排风罩排风容量为150 ~ 350m/h,原子吸收罩风速:≥ 0.35m/s,/kloc-0。

(3)换气次数:普通化学实验室: 8~12次/小时的换气次数。

(4) 通风系统端子噪声≤62db。

(5)风机采用耐腐蚀玻璃钢离心风机,系统采用变频控制,达到节能降噪的目的。

四。实验室 通风系统设计方法

综上所述,实验室 通风系统对设备(尤其是通风机柜)有一定的标准和要求。抛开设备因素,单纯考虑系统设计,实验室 通风空调系统的设计应考虑以下主要因素:

①保证实验室的安全,保证一定的换气次数;

②解决实验室 通风系统的负压设计和系统控制;

(3)在满足通风次数和新风量的条件下,控制能耗;

④系统稳定可靠。

实验室 通风设计采用以下步骤和方案:

① 实验室根据工艺要求和功能布局选择一定数量的通风机柜,部分还带有部分排风盖板。通常换气次数远大于10次,一般在20~ 30次以上,满足换气要求。但是,这个通风率是根据通风机柜的最大开放面积计算的。数据和经验表明,100个单元通风机柜在99%的时间里仅由18个或更少的人使用。所以我们还要检查通风柜体最小开口面积时的通风数量和换气次数,如果小于换气次数要求,则添加综合排风系统。

② 实验室 通风采用新风系统,通风机柜的排风不在室内循环。As 实验室要求房间相对于其他辅助区域处于负压状态。因此实验室的新风量设计为排风风量的70% -80%。此外,20% -30%的新鲜空气将被输送到实验室辅助房间、办公室和管理走道等。,通过门窗缝补充到房间。

③通风柜的风量平衡可采用恒定风量控制系统,即排风风量恒定,门窗的送风量和补风量恒定。该方法适用于实验室其最大排风数量满足最低通风量要求。

④对于排风 volume远大于通风 volume最低要求的房间,可采用两级通风控制系统保证风量平衡,即根据通风柜的位移信号,排风机和风机两种送风工况,应采用低风量工况维持最小换气次数,从而节省能耗。在这种情况下,药检所采用的是变风量控制系统。当通风柜的风量发生变化时,排风的用量会相对减少。此时,放置在屋顶的排风 machine需要随着通风柜门的位置进行变频,以减少风量,保证通风柜的风速恒定。

V 通风系统控制

1、恒定风量系统控制

(1)系统采用静压感应自动变频控制(或PLC编程控制),可根据通风开启的设备数量,将感应到的静压转换成0~ 10V的电信号,然后输入变频器自动调节风机频率,使风机的排风量与实际需要的排风 volume相匹配,从而保证排风的效果。

(2)每台通风柜配有一个电子风量控制阀,其控制开关与变频控制系统和风机联动,可实现不同工况下对一台或多台通风设备的控制。风量控制阀采用角度可调的数显电子风量控制阀,具有记忆功能(即你可以记住这次调整的角度,下次打开时仍会调整到设计的角度)。

(3)系统风阀与风机联动为一体,实现空气的有序流动,平衡系统风量,防止空气倒流。

2.可变风量系统(VAV)控制

(1)系统采用静压感应自动变频控制,可以根据启动情况改变通风器件的数量,将感应到的静压转换成0 ~10V的电信号,输入变频器自动调节风机频率,使风机的排风量与实际需要的排风 volume相匹配,从而保证排风的效果,达到节能降噪的效果;

(2)每台机组通风机柜配有文丘里变风量阀,其控制开关与变频控制系统和风机联动,可实现不同工况下对一台或多台机组通风设备的控制。可变风量调节阀采用数字显示、角度可调的文丘里风阀,并具有记忆功能(即你可以记住这次调节的角度,下次打开时仍然调节到设计的角度)。

(3)系统风阀与风机联动为一体,实现空气的有序流动,平衡系统风量,防止空气倒流。

不及物动词排风通风的排风系统可分为集中式和分散式系统。集中通风某一楼层或子楼层的机柜形成一个系统,或整个实验楼分为-两个系统。其特点是通风机少,设备投资少,对通风柜数量的小幅增减和位置的变化有一定的适应性。但由于系统庞大,风量不容易平衡。虽然每个通风柜都配有调节阀,但使用起来不方便,也不容易达到预期效果。如果系统风道损坏需要维修,那么整个系统的通风 cabinet就不能用了。所以原来用集中式系统的实验室,改成了分散式系统。

分散式是将一个通风机柜或几个通风机柜在同一个房间组合成一个排风系统。其特点是通风 machine可以根据通风 cabinet的工作需要进行开关,互不干扰,很容易达到预期的效果。而且比集中式系统更节能,因为在集中式系统中,只要有一个通风机柜在用,就要启动大的通风机。因为系统小,排风体积小,阻力小,通风机的风量和风压小,噪音和振动也相应小。分散的另一个特点是容易处理不同性质的有害气体。缺点是通风 machine的系统数量较多。如果通风 machine集中在通风机房,投资会增加。如果通风 machine分散安装在现场,虽然通风 machine的投资会增加,但是风管的投资会节省,最后总投资不一定会增加。建议使用分散式。

在划分系统时,如果同一个房间有两个以上的通风柜,就要划分到一个系统中,避免一个通风柜在用,其他通风柜倒灌,造成室内污染。同样,除了一个排风system外,在一个房间内安装其他排风设备也是不可取的。排风 system的通风 machine一般安装在屋顶或顶楼的通风机房内,既不占用使用面积,又能使室内排风管道处于负压状态,防止因管道腐蚀或损坏、管道不严密而导致有害物质漏入室内。此外排风系统中有害物质的排放高度应符合现行的《工业企业设计卫生标准》和《工业废物排放标准》。一般来说,如果附近50米范围内没有高大的建筑物,那么排放高度应该超过建筑物最高点两米以上。

实验室通风系统,您只需要提供基建的图纸,或者联系我们为您现场测量,绘制并设计出较优的方案进行落地,在保证实验室通排风效率的同时又能相对合理的分配管道节约能源。
